鈦作為20世紀(jì)中期發(fā)展起來的一種重要的結(jié)構(gòu)金屬，具有強(qiáng)度高、密度小、耐熱性高、耐蝕性好、韌性好等優(yōu)勢性能，主要用于航空航天工業(yè)。隨著經(jīng)濟(jì)及技術(shù)的突飛猛進(jìn)，近年來，在對鈦合金的工藝研究方面也有一些突破性的成果，鈦合金也在汽車、海洋、石油化工、醫(yī)療、船舶等行業(yè)中得到了廣泛的應(yīng)用[1]。
當(dāng)前針對鈦合金TC4的殘余應(yīng)力、耐腐蝕性能、疲勞壽命及蠕變現(xiàn)象方面的研究尚不充分。基于此，本文對鈦合金TC4的殘余應(yīng)力、耐腐蝕性能、疲勞壽命及蠕變現(xiàn)象等進(jìn)行分析，對鈦合金TC4的性能研究提供一定的參考。
1、鈦合金TC4的殘余應(yīng)力
在鈦合金TC4的加工過程中，高溫連續(xù)加熱會造成鍛件不同區(qū)域的升溫速率有一定的差異，產(chǎn)生的溫度差導(dǎo)致鍛件產(chǎn)生殘余應(yīng)力，致使鍛件發(fā)生變形、斷裂等。針對這一問題，呂孝根等[2]通過分段加熱方式降低加熱過程中不同區(qū)域的溫度差，即在熱處理前先預(yù)熱保溫，然后再進(jìn)行熱處理，改善了鍛件的溫度均勻性繼而降低其殘余應(yīng)力，改善鍛件的性能與品質(zhì)。
在鋼材的熱處理加工過程中，淬火可以提升鋼材的性能，但是淬火過程中淬火介質(zhì)的選擇、淬火強(qiáng)度以及淬火工藝參數(shù)等均對鋼材的殘余應(yīng)力的演化有一定的影響，這種影響主要是鋼材與淬火介質(zhì)之間的傳熱過程的不均勻性所導(dǎo)致的。

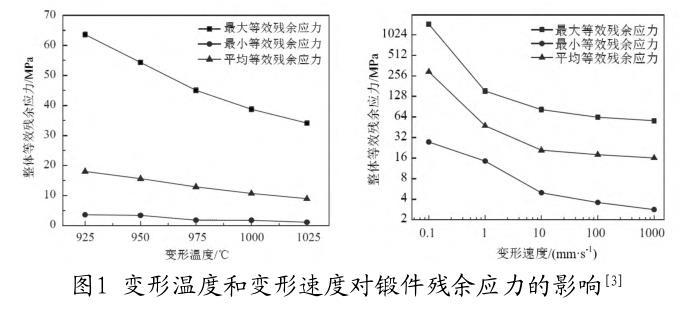

對于鈦合金TC4來說，變形溫度和變形程度、變形速率是影響其殘余應(yīng)力的因素，當(dāng)變形的溫度和速率越大時，鍛件本身會動態(tài)回復(fù)，啟動鍛件的動態(tài)再結(jié)晶，這對改善鍛件的組織性能就會越有利。在實際生產(chǎn)過程中，如圖1，適當(dāng)?shù)靥岣咤懠淖冃螠囟群妥冃嗡俾剩档湾懠淖冃纬潭龋軌蚪档湾懠懺爝^程中產(chǎn)生的殘余應(yīng)力，進(jìn)而能提高產(chǎn)品的質(zhì)量[3]。當(dāng)鍛件的變形程度較低時，TC4鈦合金鍛件可以自主動態(tài)回復(fù)，此時有助于降低鍛件的殘余應(yīng)力，而當(dāng)鍛件的變形程度升高時，TC4鈦合金鍛件可以動態(tài)再結(jié)晶，此時會增加鍛件的殘余應(yīng)力。由此，在選擇變形程度時，應(yīng)盡量降低鍛件的變形程度。
2、鈦合金TC4的耐腐性能
不同的熱處理工藝如退火、固溶、時效可以對鈦合金的組織結(jié)構(gòu)產(chǎn)生不同的影響，進(jìn)而對鈦合金的耐腐蝕性能也產(chǎn)生影響。而鈦合金TC4的相組成、化學(xué)元素成分組成、晶粒尺寸等都可以影響鈦合金TC4的耐腐蝕性能[4]。

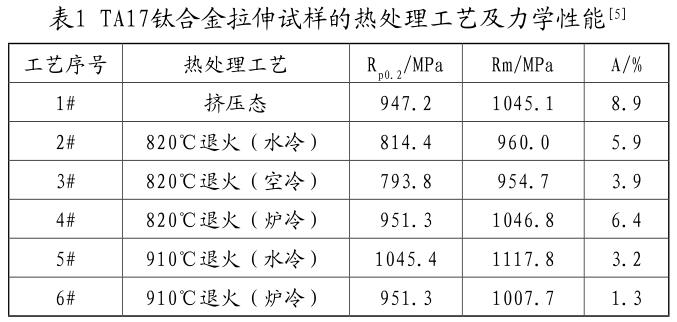

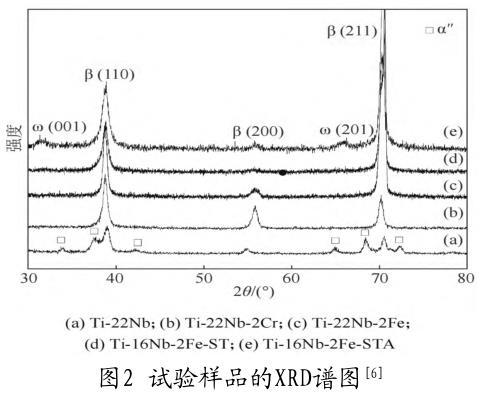

隨著退火溫度的升高和退火時間的延長，TC4鈦合金等軸相尺寸增加（β相含量增加，α相含量減少）如表1所示，耐腐蝕性能下降[5]。如圖2所示，把元素Cr和Fe加入到鈦合金TC4中可以使馬氏體轉(zhuǎn)變溫度下降，進(jìn)而提高β相的穩(wěn)定性，提高鈦合金TC4的耐腐蝕性能[6]。固溶處理后得到的馬氏體組織可以提高鈦合金材料的耐腐蝕性能，但是如果固溶溫度下降時，固溶后不僅會得到馬氏體組織，還會有α片層組織，此時鈦合金的耐腐性能就會隨之下降。因此這個過程受固溶溫度的影響。
鈦合金的耐腐蝕性能主要是得益于鈦合金的鈍化膜，這層鈍化膜對鈦合金有很強(qiáng)的保護(hù)性，鈍化膜是不同的氧化物組成的混合結(jié)構(gòu)，但是其具體組成成分及變化還需要進(jìn)一步分析研究[7]。當(dāng)處于鹽酸環(huán)境中時，鈦合金TC4發(fā)生點蝕現(xiàn)象，這種現(xiàn)象主要受TC4鈦合金表面的粗糙程度影響。如果在鈦合金TC4表面加上氧化物涂層，也可以改變TC4鈦合金的腐蝕性能。氧化涂層的耐蝕性主要受微孔數(shù)量、孔徑、膜厚和成分等因素的影響，石墨烯的加入主要改變了氧化涂層的成分和結(jié)構(gòu)，產(chǎn)生了SiC和石墨烯，SiC和石墨烯都能提高涂層的耐腐蝕性能。
海水溫度、壓力、pH、溶解氧含量均會影響材料的耐腐蝕性，而海洋中的微生物也是一個復(fù)雜的團(tuán)體，微生物的附著、新陳代謝對TC4鈦合金材料的影響也是一個未知的問題，需要進(jìn)一步的探討研究[8]。
3、鈦合金TC4的疲勞壽命
當(dāng)TC4鈦合金棒的彈性模量、抗拉強(qiáng)度、屈服強(qiáng)度及斷面收縮率增長時，鍛件的疲勞壽命也會隨之增加，他們之間為正相關(guān)的關(guān)系。但是這也是單因素分析的結(jié)果，在實際生產(chǎn)中，溫度和外部載荷會使鍛件產(chǎn)生殘余應(yīng)力，而產(chǎn)生的殘余應(yīng)力隨著外部環(huán)境的變化釋放出來，會加速鍛件疲勞壽命的終結(jié)。因此，綜合各方面因素包括殘余應(yīng)力、力學(xué)性能等對TC4鈦合金疲勞壽命進(jìn)行深入研究探討其作用機(jī)制是研究的一個方向。
涂層能夠顯著提高鈦合金TC4的疲勞壽命，不同條件下的涂層疲勞壽命也會不同，涂層的缺陷會在合金表面形成裂紋，降低鈦合金TC4的疲勞壽命。對鎳鈦合金來說，通過研究它的化學(xué)成分、表面涂層、表面氧化、改進(jìn)加工技術(shù)、熱處理方式等方法，能夠改善鎳鈦合金的生物兼容性以及疲勞性能[9]，或能對鈦合金的研究提供一定的思路。
鈦合金表面以微米為單位的微劃痕能顯著降低合金材料的疲勞壽命，使其從極高周疲勞降低到高周疲勞，而相較于劃痕的方向和長度對鈦合金疲勞壽命產(chǎn)生無明顯意義的影響，劃痕的深度和寬度則對鈦合金TC4的疲勞壽命產(chǎn)生了顯著的影響，這對鈦合金疲勞壽命的研究也指明了方向。
4、鈦合金TC4的蠕變性能
蠕變的發(fā)生會導(dǎo)致鍛件的變形、破裂，影響鍛件的正常運行，給工業(yè)生產(chǎn)、航空航天、道路運輸?shù)葞戆踩[患及利益損失。影響鈦合金蠕變現(xiàn)象的因素有多種，鈦合金的蠕變行為不僅與外部服役環(huán)境有關(guān)，還與合金的化學(xué)成分、加工工藝及鍛件的尺寸大小、形狀等有關(guān)[10]。

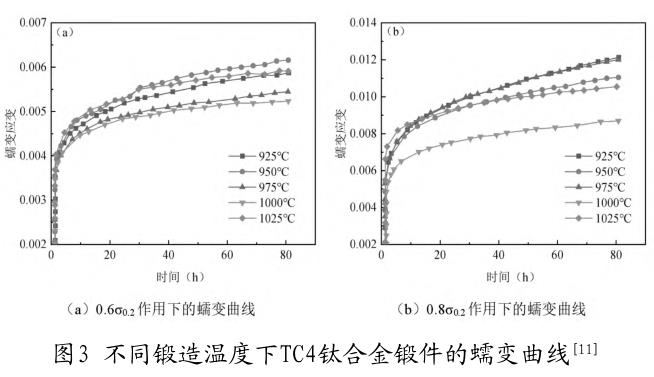

在低應(yīng)力水平下，鈦合金的蠕變隨著溫度的升高而變大；在較高的應(yīng)力水平下，β鍛造區(qū)鈦合金的蠕變隨著溫度的升高變大幅度比較大，α+β鍛造區(qū)鈦合金的蠕變則相反，如圖3所示，而鈦合金的蠕變對鍛造變形量則敏感度不高。高溫環(huán)境下，TC4鈦合金的組織和性能都會發(fā)生變化，而且由于鈦合金的敏感性，需要鍛件具有較好的抗蠕變性能。
超細(xì)晶結(jié)構(gòu)及非平衡相的成分也會影響鈦合金TC4的蠕變性能，使得鈦合金與經(jīng)典的蠕變冪定律相反，蠕變過程中合金發(fā)生了β-α的相變，進(jìn)行了合金元素的重新分布，降低了合金的蠕變激活能，提高了合金的抗蠕變性能。

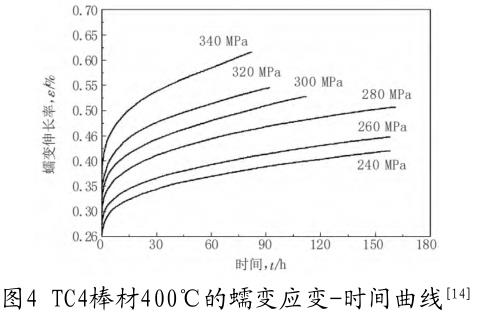

在室溫條件下，外界壓力能夠細(xì)化TC4鈦合金組織，提高鍛件的抗塑性變形能力，同時減少了鍛件的蠕變量，降低了材料的蠕變速率[12]。另外，硬度的增加也能提高材料的抗蠕變能力[13]。不同的應(yīng)力水平，鈦合金鍛件的蠕變殘余變量及蠕變速率也不相同，如圖4所示，其隨著應(yīng)力水平的提高而增加，但是他們的變化趨勢相同[14]。
在較高的應(yīng)力條件下，相對于快速的變形速度，材料的恢復(fù)過程就會變得很慢甚至沒有效果。蠕變過程中的內(nèi)應(yīng)力在初始階段迅速升高，而在穩(wěn)定階段則趨于平穩(wěn)，并且內(nèi)應(yīng)力會隨著外加應(yīng)力的增大而增大。
不同的TC4鈦合金材料中的元素化學(xué)成分不同，添加稀土元素之后可以改善鈦合金材料的高溫蠕變性能。添加的稀土元素不同，帶來的影響也不盡相同，比如在Ti-Al-Sn-Zr-Mo-Nb-Si系的合金中添加稀土元素Ce之后，合金的抗蠕變性能反而有所下降[15]。在鈦合金中加入稀土元素主要通過三個方面發(fā)揮作用進(jìn)而改善其蠕變性能，分別是稀土元素發(fā)生內(nèi)氧化降低合金基體氧含量、抵制合金α相的析出長大及促使細(xì)小硅化物的均勻析出[16]。目前關(guān)于關(guān)于Si、Sc對鈦合金蠕變性能的影響還需要進(jìn)一步研究，尤其是稀土元素Sc。故針對稀土元素對鈦合金蠕變性能的影響及作用機(jī)理研究是未來的研究方向之一。
5、結(jié)語
綜上所述，在TC4鈦合金鍛件的加工及使用過程中，不僅要關(guān)注研究鈦合金TC4的組織變化及強(qiáng)度、硬度、韌性等力學(xué)性能變化，還要結(jié)合鈦合金TC4的殘余應(yīng)力變化、耐腐蝕性能、疲勞周期及蠕變現(xiàn)象等綜合研究鈦合金TC4的工藝參數(shù)，調(diào)整鍛件的服役質(zhì)量和工作效率，進(jìn)而促進(jìn)鈦合金TC4在各行各業(yè)的廣泛應(yīng)用。
【參考文獻(xiàn)】
[1]楊佩,康聰,李維.TC4鈦合金工藝進(jìn)展[J].湖南有色金屬,2020,36(1):45-47+60.
[2]呂孝根,張海成,羅恒軍,等.TC4鈦合金分段加熱殘余應(yīng)力控制技術(shù)研究[J].鍛造與沖壓,2021(23):34-41.
[3]方秀榮,邵艷茹,陸佳,等.鍛造工藝參數(shù)對TC4鈦合金鍛件殘余應(yīng)力的影響[J].鍛壓技術(shù),2021,46(3):1-8.
[4]邰文彬,吳偉,張全紅,等.鍛造TC4組織超聲波調(diào)制特性研究[J].兵器裝備工程學(xué)報,2020,41(2):170-177.
[5]張寧,曹貫宇,冀鵬飛,等.退火工藝對TA17鈦合金組織及力學(xué)性能的影響[J].熱加工工藝,2019,48(14):133-136.
[6]高志,溫嘉晨,巫方志,等.元素和相組成對β鈦合金耐腐蝕性的影響[J].有色金屬材料與工程,2021,42(6):11-16.
[7]陳冠宇.熱處理工藝對TC4鈦合金腐蝕性能的影響[D].石家莊鐵道大學(xué),2021.
[8]柳皓晨,范林,張海兵,等.鈦合金深海應(yīng)力腐蝕研究進(jìn)展[J].中國腐蝕與防護(hù)學(xué)報,2022,42(2):175-185.
[9]楊練,段煥玲.鎳鈦合金支架疲勞性能的研究進(jìn)展[J].硬質(zhì)合金,2021,38(6):454-459.
[10]邵艷茹.非等溫鍛造下TC4鈦合金鍛件蠕變行為研究[D].西安科技大學(xué),2021.
[11]胡軼嵩,王凱旋,姜葳,等.β鍛造工藝對TC17鈦合金組織和力學(xué)性能的影響[J].熱加工工藝,2020,49(9):41-44.
[12]李學(xué)雄,夏長清,戚延齡,等.TC6鈦合金的高溫拉伸蠕變行為研究[J].稀有金屬材料與工程,2013,42(9):1901-1904.
[13]劉凱.3GPa壓力處理對TC4鈦合金室溫蠕變性能的影響[J].鍛造技術(shù),2018,39(7):1575-1577.
[14]李榮,張雪華,武晶晶,等.TC4鈦合金棒材的高溫蠕變性能[J].理化檢驗-物理分冊,2017(53):14-16.
[15]鄧炬,楊冠軍.稀土元素在鈦及鈦合金中的作用[J].稀有金屬材料與工程,1993,22(5):1-11.
[16]鄧同生,李尚,盧嬌,等.稀土元素對鈦合金蠕變性能影響規(guī)律綜述[J].有色金屬工程,2018,9(6):94-98.
【作者簡介】
陳衛(wèi)東（1967-），男，漢族，河南濟(jì)源人，本科，高級工程師，研究方向：金屬材料。
【通訊作者】
孔永平（1979-），男，漢族，河南濟(jì)源人，本科，高級工程師，研究方向：化工材料。
相關(guān)鏈接
